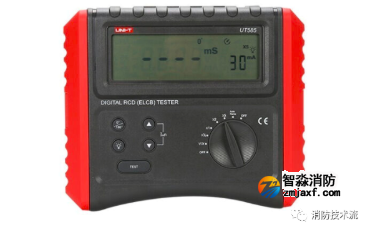

操作要點（漏電開關測試儀UT585）
將測試線的三個端子分別插到儀器的三個相對應端口中：L對1（火線），N對N零線），E對E（地線），測試線與儀器連接好后，再將測試線的另一端接到待測線路上（230V／50z電源插座）。將功能選擇開關置于V（電壓擋）即可對L－N端的電壓進行測試，看此時電壓是否在RCD測試范國207～253V，若不在范圍內，請檢查相關線路接線是否正確：若在范圍內請進行下一步測試。另外，UT585也具有直流電壓測試功能，當在其他測量中要用到直流電壓測試，可將測試線接在L端和N端，即可進行直流電壓測試。將功能選擇開關置于RCD測試，看此時LCD顯示接線狀態，當待測端供電不正?；驔]通電時LCD顯示L－N，L－PE閃爍：當待測端接地不良或沒接地時L－PE，N－PE閃爍，L－N不閃爍：當待測端掉零線時L－N，N－PE閃爍，L－PE不閃爍；當待測端接線錯誤時L－N，L－PE，N－PE閃爍，此時儀器會禁止測試：請拔掉測試線，檢查相關的線路，糾正后再進行接線檢查直到正確為止。4 按I△n之UP（▲）或DOWN（V）鍵切換，使ICD顯示的所設定的觸發電流值（1△n）和RCD（漏電開關）上面標注的額定觸發電流值一致。默認設定值：I△n 30mA 0°不觸發測試×1／2：最大測試時間1000ms；觸發測試×1：最大測試時間1000ms；快速觸發測試×2：最大測試時間1000 ms；快速觸發測試×5：最大測試時間300ms。AUTO RAMP測試：20％～110％額定的觸發電流（△n），最大測試時間300ms。×1／2不觸發測試- - - - - -斷路器應該不觸發。×1觸發測試- - - - - -斷路器應該觸發×2快速測試斷路器應該觸發- - - - - -斷路器應該觸發×5快速測試- - - - - -斷路器應該觸發AUTO RAMP測試- - - - - -斷路器應該觸發：可同時顯示觸發電流和觸發時間。3)按下 PHASE（0°／180°）鍵，改變相位并且重復步驟（1）可確定最快的觸發時間。5)測試完成后請將測試線從待測端馬上卸下。注意危險：保證在這些測試的操作期間不接觸接地裸露金屬或裸露導線1 延控（定）測試功能：按住TEST鍵再開機，啟動遙控（鎖定）測試功能，1CD顯示“鎖”符號，此時只要將測試線接到待測端上即可自動進行測試（僅UT585）；2 背光功能：當測試的環境光線比較昏暗時，可以按 LIGHT（燈）鍵打開背光功能，再次按 LIGHT（燈）鍵時關閉背光功能；3 自動關機設置功能：當先按住 PHASE（0°／180°）鍵再開機時，LCD將顯示“APO0F”字符，此時自動關機將被取消：而通常開機（不按 PHASE（0°／180°）鍵開機）時，自動關機是打開的。
